手机电影aV在线网,亚洲精品无码永久在线观看你懂的,紧缚监禁 久久一区二区三区,高清一级**片一本到免费观看

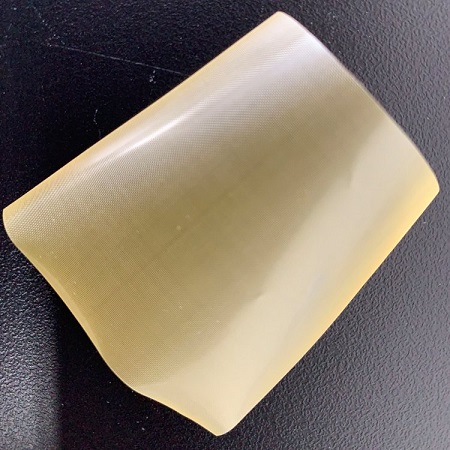

陰離子交換膜（AnionExchangeMembrane,AEM）是一種允許陰離子選擇性透過的高分子功能材料，廣泛應用于燃料電池、電解水制氫、電滲析和儲能電池等領域。AEM陰離子交換膜生產線設備的生產工藝涉及高分子材料設計、功能化改性、成膜工藝和后處理等關鍵步驟。以下是AEM陰離子交換膜的主要生產工藝流程及技術要點：

1.基礎材料選擇

AEM的核心是含有陽離子功能基團的高分子聚合物基體，常用材料包括：

聚合物基材：聚砜（PSF）、聚醚醚酮（PEEK）、聚苯并咪唑（PBI）、聚苯乙烯（PS）等。

功能基團：季銨基團（如NR3?）、咪唑鎓基團、磷鎓基團等，決定膜的離子傳導性和化學穩定性。

交聯劑：引入交聯結構以提高機械強度和耐溶脹性（如二乙烯基苯）。

2.生產工藝流程

(1)聚合物合成與功能化

直接聚合：通過共聚反應在聚合物主鏈中直接引入功能基團。

示例：氯甲基化聚砜的合成→季銨化反應（與三甲胺反應生成季銨基團）。

接枝改性：對基膜（如聚烯烴）進行輻照或化學活化，接枝含功能基團的單體。

示例：聚乙烯膜經γ射線輻照后接枝乙烯基芐基氯，再季銨化。

(2)成膜工藝

溶液澆鑄法：將功能化聚合物溶解于溶劑（如NMP、DMF）中，澆鑄成膜后揮發溶劑。

關鍵參數：溶液濃度、揮發溫度、濕度控制（影響膜孔隙率和厚度）。

熔融擠出法：高溫下將聚合物熔融擠出成膜，適合熱穩定性好的材料（如PEEK）。

電紡絲法：制備納米纖維膜，提升比表面積和離子傳導率。

(3)后處理

交聯處理：通過熱交聯或化學交聯（如環氧樹脂）增強膜的尺寸穩定性和耐堿性。

增強處理：復合多孔支撐材料（如聚四氟乙烯網布）以提高機械強度。

酸/堿活化：浸泡于KOH或NaOH溶液中，使膜達到離子交換活性狀態。

3.關鍵性能優化

離子傳導率：通過調控功能基團密度、膜孔隙率和微觀結構提升OH?傳導率。

化學穩定性：避免季銨基團在強堿性條件下的霍夫曼降解（如開發耐堿基團：螺環銨、雙陽離子結構）。

耐溶脹性：引入交聯結構或疏水鏈段（如氟化聚合物）抑制膜吸水膨脹。

4.質量控制與測試

離子交換容量（IEC）：滴定法測定單位質量膜中功能基團的含量（mmol/g）。

離子傳導率：電化學阻抗譜（EIS）測試OH?傳導率（目標：>50mS/cm，60℃）。

化學穩定性：加速老化測試（如80℃、1MKOH中浸泡500小時，觀察性能衰減）。

機械性能：拉伸強度、斷裂伸長率測試（目標：>20MPa）。

電化學性能：燃料電池或電解槽中的單電池測試（電流密度、耐久性）。

5.應用領域

燃料電池（AEMFC）：替代質子交換膜（PEM），可使用非貴金屬催化劑（如Ni、Fe）。

電解水制氫（AEM電解槽）：在堿性條件下高效產氫，成本低于PEM電解槽。

電滲析：用于鹽溶液分離、廢水處理等。

6.技術挑戰

堿性穩定性：季銨基團在高pH和高溫下的降解問題。

水管理：膜內水含量過高導致溶脹，過低則降低離子傳導率。

成本控制：開發低成本聚合物基材和簡化生產工藝。

7.前沿研究方向

新型功能基團：如雙陽離子、金屬有機框架（MOFs）復合膜。

多層復合結構：梯度功能層設計以平衡傳導率與穩定性。

綠色工藝：無溶劑成膜、生物基高分子材料的應用。

AEM陰離子交換膜的生產需要綜合考慮材料設計、生產設備的工藝優化和應用場景需求，未來隨著堿性膜穩定性的突破，其在氫能領域的應用潛力將進一步釋放。
